Die Bildtrommel

Die Bildtrommel ist das Herz des Laserdruckers bzw. Fotokopierers. Sie überträgt das Druckbild, bestehend aus Toner, auf das Papier. Einige Hersteller nennen Bildtrommeln auch OPC, Bildeinheit, Drum, Trommel oder Imaging Unit. Eine verschmutzte oder verschlissene Trommel reduziert die Druckqualität eines Laserdruckers ganz extrem.

Toner und Trommel werden häufig verwechselt

Beim Laserdruck wird Toner mittels einer oder mehrerer Bildtrommeln auf das Papier aufgetragen.

Viele kleinere bzw. günstigere Drucker verwenden Tonerkartuschen, die neben dem Tonerpulver auch direkt eine Bildtrommel beinhalten (häufig bspw. in der HP Laserjet Serie). Diese Tonerkartuschen werden "Kombipatrone" genannt. Bei jedem Tonerwechsel wird die Trommel automatisch mit ersetzt.

Größere und professionellere Geräte verwenden zusätzlich zu den Tonerkartuschen Bildtrommeln, die separat getauscht werden können.

Was macht die Bildtrommel?

Die Trommel ist ein 1 bis 2 Millimeter starkes Aluminiumrohr, das minimal länger (oder breiter, wie man es sieht) als die maximale Druckbreite ist. Die Bildtrommel wird mithilfe fokussierter Leuchtdioden, mit einem Laserstrahl oder mittels einer durch ein Objektiv projizierte Belichtung elektrisch aufgeladen.

Die Tonerpartikel rotieren auf der Tonerrolle und werden von der Bildtrommel angezogen und auf das Papier übertragen. Dort werden die Tonerpartikel später mit der Fixiereinheit (auch Fuser genannt) durch Hitze und Druck fixiert. Nach dem Übertrag auf das Papier wird die Trommel wieder durch eine mit Wechselspannung betriebene Löschkorona entladen und eventuelle Tonerreste durch einen Wischer (Wiper) beseitigt.

Wie oft müssen Bildtrommeln getauscht werden?

Im Laufe der Zeit verliert die Beschichtung der Bildtrommel ihre photoelektrischen Eigenschaften und leidet durch die mechanische Beanspruchung, beispielsweise durch den Kontakt mit Papier. Insbesondere minderwertiges, besonders dünnes Papier kann Rückstände auf der Bildtrommel hinterlassen. Ebenso führen Tonerreste zu einem schlechten Druckbild.

Bei Bildtrommeln gibt es drei markante Unterscheidungen:

• Bildtrommel, die Bestandteil der Tonerkartusche sind (Einweg Trommel -Lebensdauer bis zu 5.000 Seiten)
• Auswechselbare Bildtrommeln (Semi-permanente Trommel - Lebensdauer ca. 20.000 und 25.000 Seiten)
• Permanent Bildtrommeln (Permanent-Trommel -Lebensdauer von bis zu 500.000 Seiten)

Ein Wechsel der Trommeleinheit sollte insbesondere erwogen werden, wenn:

• der Drucker nach einer neuen Bildtrommel verlangt;
• die Ausdrucke vertikale Streifen und sich wiederholende Artefakte aufweisen.

Bei den semi-permanenten Trommeln kann man sagen, dass nach etwa vier bis fünf Tonerwechseln ebenfalls eine Trommel benötigt wird.

Bildtrommel in einer Kombikartusche (Toner und Trommel kombiniert).

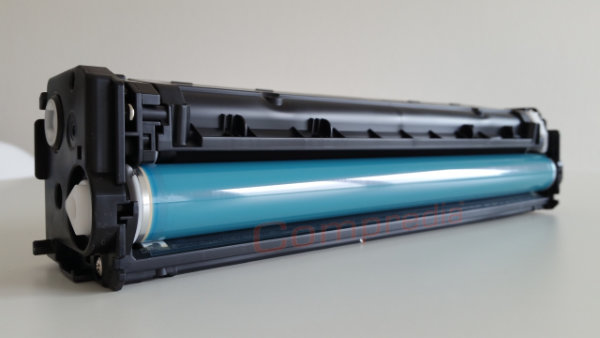

Auf dem Bild zu sehen: Eine HP Tonerkartusche mit integrierter Bildtrommel. Die Bildtrommel weist verschleißbedingt bereits erste kleine Kratzer auf der Oberfläche aus.

Wie wechselt man eine Bildtrommel?

Zuerst sollte sichergestellt sein, dass die Trommel wirklich defekt bzw. verschlissen ist und nicht etwa nur die Tonerkartusche leergedruckt ist.

Sofern sichergestellt ist, dass die Trommel defekt bzw. verschlissen ist, können Sie einfach die Klappe am Drucker öffnen, hinter der sich die Toner befinden. Je nach Gerätetyp bzw. Geräteaufbau befindet sich die Trommel hinter dem Toner oder wie etwa bei Konica Minolta häufig auch unter den Tonern.

In diesem Fall ist darauf zu achten, auf welche Besonderheiten der Gerätehersteller beim Trommelwechsel hinweist. Allgemein kann man aber sagen, dass beim Drucken eine Menge Hitze entsteht und das nach dem letzten Druck einige Zeit vergehen muss, bevor die Trommel gewechselt werden darf.

Beim Einbau der neuen Trommel ist bereits vor dem Auspacken darauf zu achten, dass die neue Trommel möglichst schnell ins Gerät eingesetzt wird und nicht unnötig der Sonneneinstrahlung ausgesetzt wird. Schauen Sie daher am Besten zuerst nach, wie die alte Trommel entfernt wird und ob das Gerät dafür ausgeschaltet sein muss.

Wieviele Trommeln benötigt mein Drucker?

Bei kleineren, günstigeren Druckern ist die Trommel wie zuvor erwähnt ja direkt in der Tonerkartusche enthalten und muss nicht weiter beachtet werden. Größere bzw. professionellere Geräte benötigen je nach Bauart entweder eine Trommel oder eine Trommel je Farbe (Schwarz, Cyan, Magenta, Yellow).

Im Einzelfall ist dies im Gerätehandbuch zu prüfen. Auf unserer Webseite sehen Sie eine Übersicht der für Ihr Gerät verfügbaren Artikel - was in den meisten Fällen auch bereits Aufschluss gibt.

Kann man die Bildtrommel reinigen?

Wir möchten an dieser Stelle ganz dringend davon abraten, die Bildtrommel überhaupt auch nur zu berühren. Häufig lässt sich eine Verschmutzung auf der Trommel auch schon erkennen, bevor die Trommel selbst überhaupt ausgebaut wird. Bitte bedenken Sie, dass eine Bildtrommel extrem empfindlich ist und auf keinen Fall mit Flüssigkeiten - mit Ausnahme von Reinigungsalkohol - in Berührung kommen darf.
